一、概述
智能型電動執行機構DZW-Z,將電氣控制部分與常規多回轉電裝合成一體.
本系列電裝對用戶安裝、調試，檢修十分方便可大大地節省安裝費用，縮短安裝周期，可現場操作也可遠控、集控和自控，具有相序識別和缺相保護功能。適用于閘閥、截止閥、節流閥、隔膜閥，其派生產品DQW-Z系列適用于球閥、蝶閥和風門等。

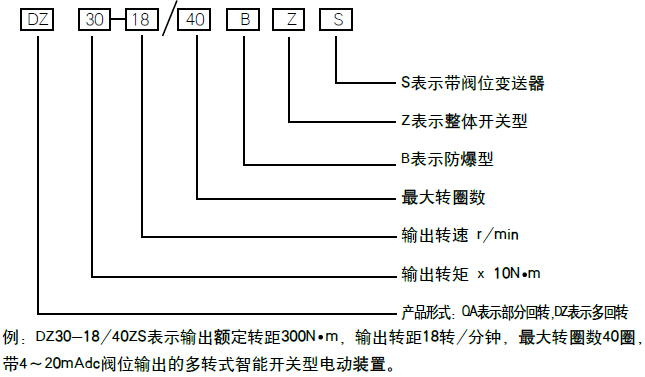

二、型號表示方法

三、技術條件
1、工作電源 三相三線 AC380±10%、50Hz
特規 AC220V AC400V AC415V AC660V 遙控器 液晶顯示等其它特規供貨
2、工作環境
①環境溫度：-20～60℃
②相對濕度不大于80%（20±5℃）
③周圍不含有強腐蝕性、易燃、易爆介質。
④無強烈振動
⑤戶外型：防護等級IP65
⑥產品為短時工作制，額定時間10min.
3、輸入輸出
①遠方輸入控制信號、無源干接點開關量信號式、有源信號、可設置
②輸出：直流4～20MA，負載能力≤750Ω,內供直流24V，帶輸出隔離。

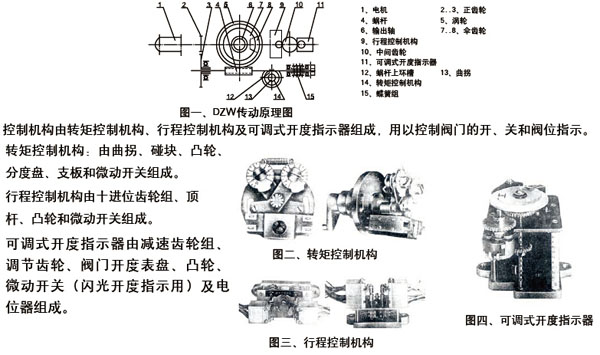

四、結構
閥門電動裝置由六個部分組成，即電機、減速器、控制機構、手－電動切換機構、手輪部件及電氣部分。

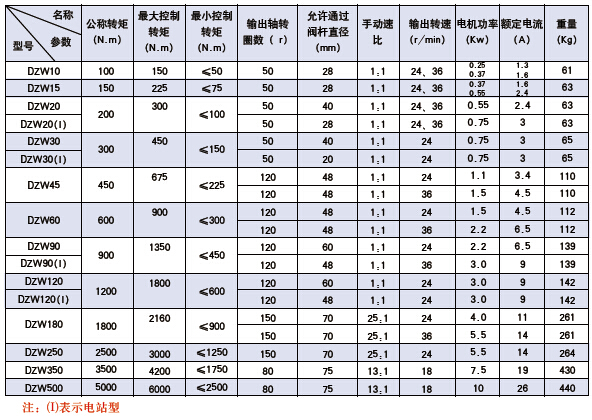

五、 性能參數表

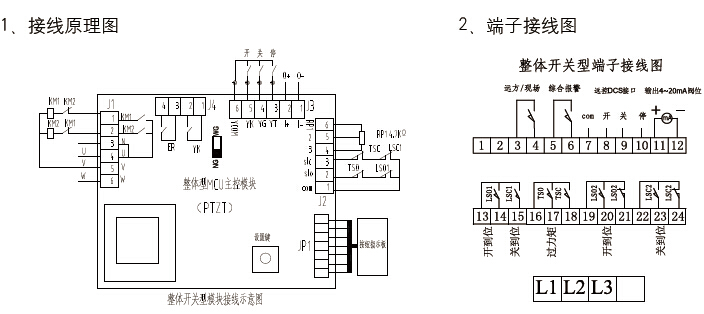

六、工作原理、接線圖及操作指示

3. 操作及指示燈狀態說明：
(1)操作面板指示燈狀態說明：
黃燈常亮：電動執行機構處于接收遠方無源接點控制狀態；
黃 燈 閃：電動執行機構處于現場手動操作狀態，可以用現場
開、關鍵操作閥門；
紅燈常亮：閥門全開；紅 燈 閃：正在執行開閥命令；
綠燈常亮：閥門全關；綠 燈 閃：正在執行關閥命令；
紅、綠兩燈同時閃：遠控的開關接點同時閉合，遠控命令系統
有故障或接線出錯；
紅、黃、綠三個燈閃：三相電源缺相；
紅、黃、綠三個燈滅：三相電源沒有送或缺U、W相。
(2)操作說明：
按遠控/現場切換鍵可以切換遠控（黃燈常亮）和現場（黃燈閃爍）狀態。在現場狀態時按遠控/現場切換鍵則進入遠控操作狀態 在遠控狀態時電動執行機構只接受控制系統的開、關指令信號實現閥門的開關操作。
在遠控狀態時按遠控/現場切換鍵，則進入現場狀態，在現場狀態中接受關閥鍵和開閥鍵的指令，按關閥鍵，則電動執行機構執行關閥命令（綠燈閃爍，電動執行機構關閥），按開閥鍵，則執行開閥命令。
4、遠控方式說明
通過撥動開關可以選擇遠控內供直流24V，或外供電源（12～48V交流或直流），電路接入更高的交直流電壓，必須在公用點上串入限流電阻。

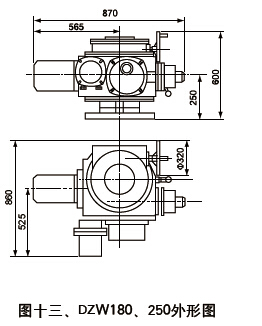

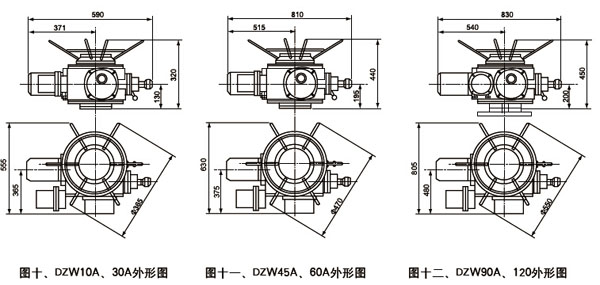

七、外形尺寸

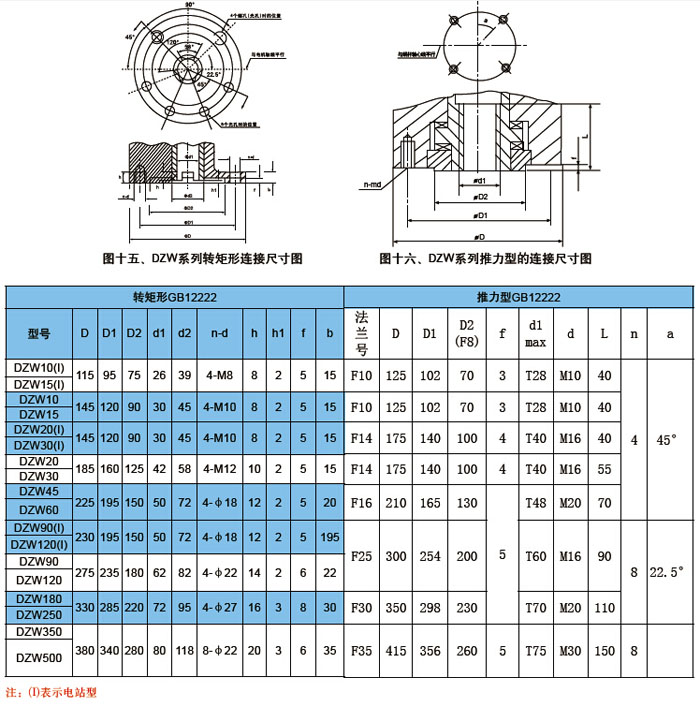

八、連接尺寸

九、安裝方法及使用注意事項
1、本裝置可以垂直安裝，水平安裝，但電機不可向下，應便于接線調試和手動操作。
2、安裝與閥門聯接的牙嵌軸向間隙不小于1-2毫米。
3、安裝后初次使用必須按調試要求進行逐項調試,檢查各部件正常后才能投入使用。
4、本裝置系采用閥門專用三相異步電動機，額定持續工作時間為10分鐘，調試時應予注意。
5、搬運時應小心輕放，保持干燥，防止接觸腐蝕物質，以免損壞電氣元件和機械零件。
十、調 整
調整轉矩，行程時，必須檢查位置指示器上的電位器是否已脫開（把電位器軸上齒輪的緊固螺釘松開即可脫開），以防損壞。新裝的電動裝置首次電動時，必須檢查電機相序，使實際開關向與指示轉向一致，以防電機失控。
1、行程控制機械調整
(1)、轉矩控制機構調整
①首先調整關轉矩
②按照隨產品提供的轉矩特性曲線，從小轉矩值開始，逐漸增大轉矩值直到閥門關嚴時止。
③根據閥門工作特性調整開方向轉矩，一般開方向轉矩要比關方向轉矩大。
④以上調整均在空載無介質壓力等因素下調整的，在有壓力、溫度時應注意其能否關嚴，如關不嚴
則要適當增加轉矩值，以關得嚴打得開為準。
(2)、行程控制機構調：
①手動將閥門關嚴。
②脫開行程控制機構，用螺絲刀將行程控制機構中頂桿推進并轉90°，使主動小齒輪與計數器個位齒輪組脫開。
③用螺絲刀旋轉關向調整軸，按箭頭方向旋轉直到凸輪壓住彈性壓板使微動開關動作為止,則關向行程初步調好。
④松開頂桿使主動齒輪與兩邊個位齒輪正好嚙合，為保證其正確嚙合，在松開頂桿后，必須用螺絲刀稍許轉動調整軸，此時可以電動打開幾圈，而后關閉，視關向行程動作是否符合要求，如不合要求，可以按上述程序重新調整。
⑤開方向調整。在關方向調整好以后，手動將閥門開到所需的位置（注意此時行程控制機構不能脫開，否則關向調整又被打亂），然后脫開行程控制機構，旋轉“開”向調整軸，按箭頭方向旋轉直到凸輪壓住彈性板，使微動開關動作為止，再使行程機構與主動齒輪嚙合，則開向行程調完。行程控制機構調完后，可反復試操作幾次。一般開閥門控制在全行程90%左右。
(3)、可調式開度指示器的調整：
①在調整好轉矩、行程的基礎上調整可調式開度指示器和遠傳電位器。
②將閥門關閉（手動和電動）。
③首先根據閥門的最大轉圈數將齒輪組上調節齒輪調到相應位置，再將表板的關符號“ ”推到指針處，轉動電位器使電位器在零位上，并使電位器軸上的齒輪與開度軸上的齒輪嚙合，擰緊電位器軸上齒輪的緊定螺釘即可。
2、模塊調整
①輸出信號調整手動調好全關、全開及電位器，然后通電、將閥門全關、按住關閥鍵5S，綠燈閃一下，松開關閥鍵，則4m A設置好；將閥門開到全開，紅燈亮，按開閥鍵5S，紅燈閃
一下，松開開閥鍵，則20m A設置好。開關一個來回，看閥位4~20m A電流與閥位成線性變化，則閥位4~20mA信號調試完畢。
注意事項：應該選擇合適的開度擋位，使閥位采樣電位器轉過的角度大于180度，小于270度；電位器的起始點與閥門的開關方向一致。
② 遠控方式設置框圖（設置鍵進入、退出設置 關閥鍵改變狀態 開閥鍵確認狀態）通過關閥鍵選擇到相應的燈狀態，按開閥鍵確認后則設置完成，進入三燈閃的狀態，按設置鍵返回操作狀態。

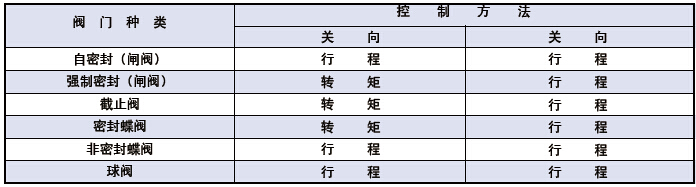

十一、用行程與轉矩控制閥門終端位置的選擇（供參考）

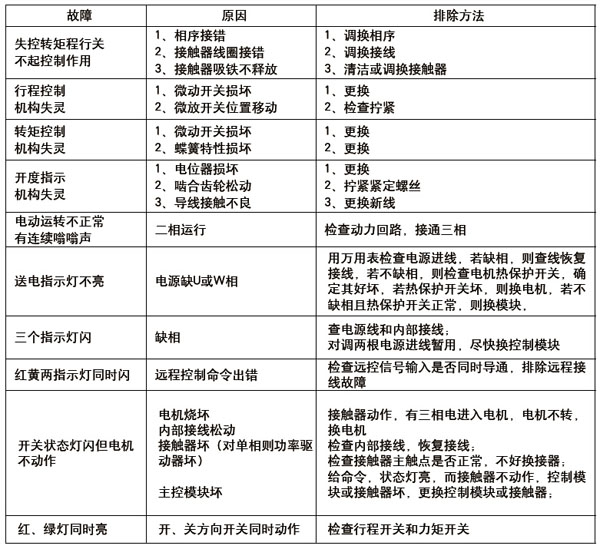

十二、故障排除方法

十三、訂貨須知
1、本裝置一般按右旋關閉的閥門調整出廠，如左旋關閉的閥門選配電裝應特殊說明。
2、注明閥門全行程的總?cè)��?shù)。
3、訂購落地支架應注明上傳或下傳。
4、用戶如要我廠協助選訂本裝置，需提供以下資料：（1）閥門種類，型號、規格，閥桿直徑和旋向；（2）介質狀態，如溫度、壓力等。
