一、概述
型智能調節型部分回轉閥門控制裝置本系列閥門電動裝置把電氣控制部分和常規部分回轉電動裝置合成一體,采用4~20mA輸入控制電裝筒稱調節電裝。
本產品有如下特點:1.采用SOIC芯片為核心控制元件,提高系統的抗干擾性能;2.相序自動鑒別功能;3.缺相保護功能,可以檢測三相電源的缺相,并發出報警信號,并禁止電動執行機構的一切操作,直到三相電源恢復為止;4.斷線事件檢測報警功能,當DCS控制系統無DC4~20mA信號輸入到執行機構時,執行機構發出報警信號,并執行信號斷線時的事件處理功能:或保持原來的閥位,或?qū)㈤y門全關,或?qū)㈤y門全開。5.對閥門具有完善的保護措施,開關向的,行程、力矩雙重保護,以及當控制信號在小于2%時,執行機構將閥門全關,避免了流體對閥門密封面的損傷,保證閥門的切斷功能,在控制信號大于98%時,閥門全開。6.現場手電動操作功能,現場具有LED狀態指示,切換鍵和開關鍵可以實現手動操作,提高了控制精度,減少了電氣及機械沖擊,延長了電氣及機械的使用壽命,降低了能耗。8.調整方便,采用設定按鈕,可實現事件功能和死區的設置,設置參數存儲E2ROM里面,設置數據可保存100年。9.模塊采用接插件接線,維護檢修方便。

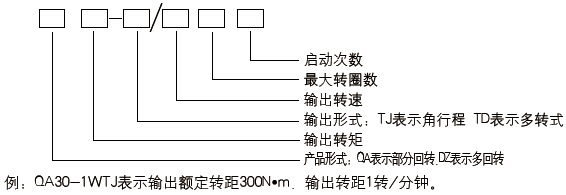

二、型號表示方法
三、技術參數(1)、工作電源 三相四線 制AC380±10%50Hz(帶N線);
(2)、特規訂貨:?jiǎn)蜗郃C220V AC415V AC440V AC660V 三相三線遙控器 液晶顯示等其它特規供貨等;
(3)、工作環境:環境溫度:-20~60℃;相對濕度不大于80%(20±5℃);
(4)、輸入控制信號4~20mA電流信號,信號源負載能力≥250Ω;
(5)、輸出閥位反饋信號:直流4~20mA,負載能力≤750Ω;死區1~5%,可設置;運動禁止時間3~12S可設置;丟信號保護可組態為:保位(默認),或全開,或全關;現場按鈕動作方式三種可組態。
(6)、短時工作制、額定時間10min
(7)、戶外型:防護等級IP65
四、規格和主要技術參數

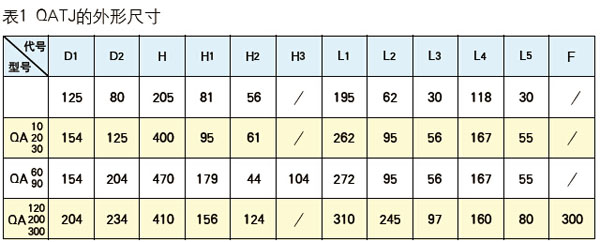

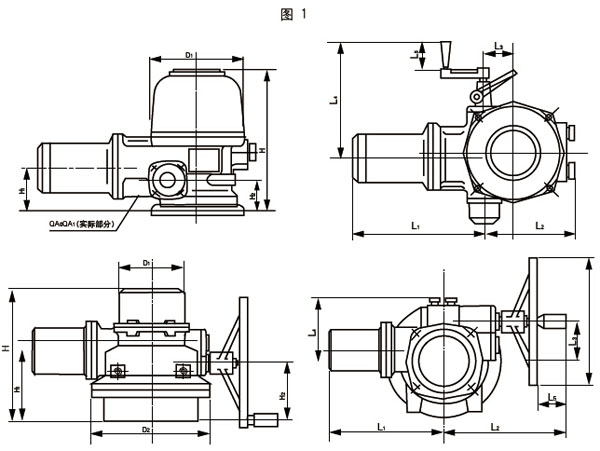

五、外形尺寸及連接尺寸(一) QTJ型外型尺寸(見圖1,表1)連接尺寸(見圖2,表2)

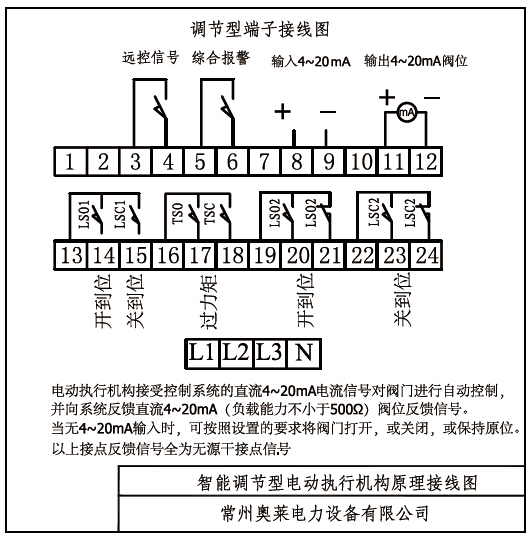

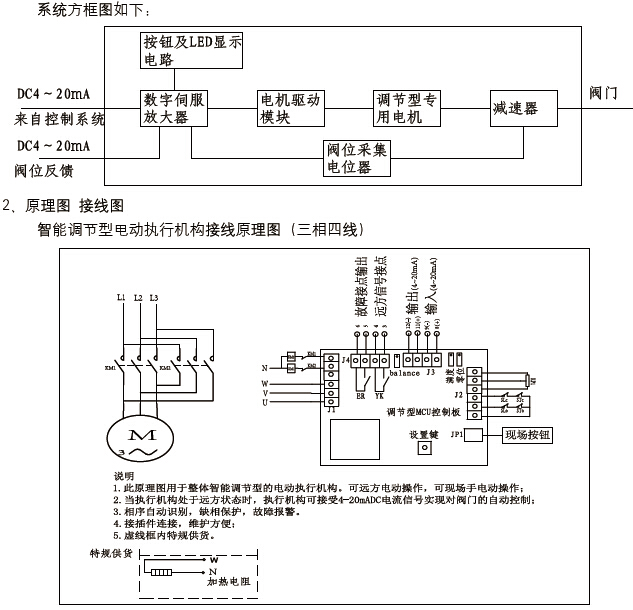

六、工作原理、接線圖及操作指示說明1、工作原理
調節型電動執行機構是自動控制系統的主要執行部分。它接受控制系統DC4~20mA信號,將此信號轉變成對應執行機構的角位移或機械位移來自動調節閥門的開度,達到調節流量的目的。
該執行機構具有二種狀態:手操狀態,通過現場/遠控鍵進行切換,通過現場的開閥鍵和關閥鍵,可以對閥門進行開、關操作;自動狀態,執行機構上的數字伺服放大器將接受到自控制系統的DC4~20mA信號與閥位電阻上采集到電信號進行比較,若兩者的差值大于用戶設定死區值,則數字伺服放大器將發出控制信號,驅動執行機構向減小偏差的方向運行,直至兩者的偏差小于相應的值,數字伺服放大器發出停止信號,為了克服運動系統的慣性導致的調節精度的影響,執行機構的控制系統采用智能預測算法,減少惰走,提高了執行機構對閥門的控制精度,減少了制動時對電氣部件和機械部件的損傷,延長了電氣、機械的使用壽命,同時降低了能耗(也可根據用戶要求啟用反接制動和智能算法結合使用)。


3. 操作及指示燈狀態說明:
3.1操作面板指示燈狀態說明:
黃燈常亮:電動執行機構處于接收遠方4~20mA自動控制狀態;
黃 燈 閃:電動執行機構處于現場手動操作狀態,可以用現場
開、關鍵操作閥門;紅燈常亮:閥門全開;紅 燈 閃:正在執行
開閥命令;綠燈常亮:閥門全關;綠 燈 閃:正在執行關閥命令;
紅、綠兩燈同時閃:遠控?zé)o4~20mA輸入,控制信號斷線或斷電,
或+,-接反,紅、黃、綠三個燈閃:三相電源相序錯或三相電源缺相;
紅、黃、綠三個燈滅:三相電源沒有送或缺U、W相。
3.2操作說明:
按遠控/現場切換鍵可以切換遠控(黃燈常亮)和現場(黃燈閃爍)狀態。在現場狀態時按遠控/現場切換鍵則進入遠控操作狀態 在遠控狀態時電動執行機構只接受控制系統的4~20mA指令信號實現閥門的閉環調節操作。
在遠控狀態時按遠控/現場切換鍵,則進入現場狀態,在現場狀態中接受關閥鍵和開閥鍵的指令,按關閥鍵,則電動執行機構執行關閥命令(綠燈閃爍,電動執行機構關閥),按開閥鍵,則執行開閥命令。
七、調 整
電動裝置出廠前對轉矩控制機構進行了試驗標定,符合產品銘牌中所示的最大控制轉矩,一般不需再作調整,另外,主箱上兩機械限位螺釘亦調好緊固,無特殊情況不得松動。出廠時電動裝置的驅動軸,行程控制機構、開度指針通常放在中間位置。(不要變動指針位置,以便安裝調試時觀察)。
電位器齒輪與電位器處于松動狀態,以防調整過程中損壞電位器。行程控制機構的上凸輪為“開”凸輪。轉矩控制開關的上部凸輪為“關”凸輪。
1、行程控制機械調整(含指針和電位器調整)
①、將閥門手動到中間位置。
②、啟動電動機,確定電動時閥門旋向是否正確,如有誤應調整電源相序。
③、手動閥門到關位置,松動“關”控制凸輪上的螺釘,按關閥門時的旋向轉動凸輪并使其觸動微動開關。當聽到微動開關動作“卡噠”聲時,則可適當擰緊凸輪上的螺釘。
④、將閥門向開關方向手動,使“凸”輪高開微動開關觸頭,再向關閥方向電動,以檢查閥位置的調整質量。如限位準確控制靈敏則調整合格。此時可將“關”控制凸輪上的螺釘緊固可靠,不得出現松動現象。(如關閥有誤差,則應微調凸輪,反復檢查調整質量,直至合格)閥門關位置調整完畢。
⑤、手動閥門到全開位置,“松動”開控制凸輪上的螺釘,按開閥時的旋向轉動凸輪并使其觸動微動開關,當聽到微動開頭動作時“卡噠”聲時,可適當擰緊凸輪上的螺釘。(下面程序與關閥調整“4”相同,但應注意旋向)。
⑥、將閥門電控開關一個行程,以確認控制準確。再一次檢查開、關控制凸輪上的螺釘緊固可靠性。至此開、關閥的行程控制均調整完畢。
⑦、開度指針調整:在閥門位于某一極限位置時,將指針上螺釘松開。使指針對準上述位置相應的刻度,再將螺釘擰緊。
⑧、電位器調整:在閥門位于某一極限位置時,將電位器齒輪向上推起使其脫離嚙合。而后將其上緊固螺釘擰緊,旋轉電位器到相應的閥門位置(電位器旋轉于終端)再稍退回一點。將電位器上緊固螺釘松開并使齒輪進入嚙合狀態,而后將緊固螺釘擰緊。(應注意電位器極限位置的確定,否則會使其損壞,QAW系列的電位器旋向均與指針旋向相反)。
⑨、機械限位螺釘?shù)恼{(diào)整,如需調整限位螺釘首先應確定該螺釘所限制的閥門位置。右側限位螺釘為關限位,左側限位螺釘為開限位。當閥門在調好的極限位置時,先向內擰螺釘直到與驅動軸上限位部分接觸,而后再退回0.5-1圈,最后將外部防松螺釘(或螺母)擰緊。機械限位則調整完畢。
2、模塊調整
①調整閥位信號:將電動執行機構切換到現場狀態,將閥門電動關到關位,按電動裝置說明書將閥位電位器調到零位(注意電位器的旋向應與電動執行機構的開關旋向一致),將萬用表的串入閥位輸出端,在閥門全關的位置,閥門全關位信號應為4mA左右,(若為20mA左右,則將按在電位器兩端1.3上的線對調,使其為4mA左右),若稍有偏差,則調整調零電位器(ZERO),將輸出信號調到4mA;將閥門開到全開,用調滿電位器(SPAN)將閥位輸出調到20mA左右;將閥門開關一個來回驗證閥位是否為4~20mA,如仍有偏差則按上述順序重新調整,直至達到要求。
提示:為保證閥門關的嚴,開到全開,則:關位信號調到要稍大于4.00mA(一般4.08mA);開位信號調到稍小于20.00mA(一般19.90mA)

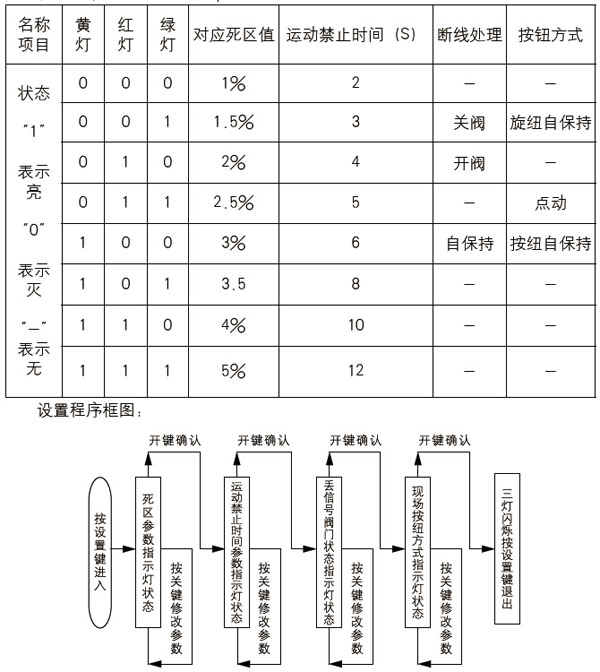

②參數設置:具體操作過程參照設置程序框圖
③死區的設置所謂死區就是執行機構能跟蹤的控制信號的最小變化量,它是影響執行機構靈敏度的一個參數。太小容易引起電動執行機構的震蕩,太大又影響調節的敏捷與精度,一般以調整以滿足系統調節精度要求又不振蕩為準。設置時參照表一,當選定到表中的燈狀態時,按開閥鍵則可將死區設置為對應的值,并進入下一個項目的設置。出廠默認死區2%。
④運動禁止時間設置運動禁止時間是指電動執行機構動作后再次動作時所需要間隔的時間,它是限制電動執行機構頻繁動作的參數,有效的防止機械不必要的磨損。出廠默認時間為3秒。
⑤遠程控制信號斷線事故處理設置當電動執行機構處在自動狀態,遠程模擬量信號由于某種原因(如系統故障,斷電,輸入信號斷線等)不能輸入電動執行機構,電動執行機構將按照預先的設置,將閥門關閉,或打開,或保持原來的閥位,此設置是用戶根據管道的工藝要求設置,出廠默認為閥位自保持。
⑥現場按鈕方式設置現場按鈕有效方式設置:現場按鈕可以設置為按鈕自保持方式,或點動方式,或旋鈕自保持方式,按鈕型出廠默認按鈕自保持方式;旋鈕型出廠默認點動方式。參數和指示燈狀態對應表
八、安裝方法及使用維護注意事項1、本裝置即可垂直安裝(即輸出軸垂直于地面),也可水平安裝,安裝時應考慮便于接線,調試及操作。
2、安裝后必須按調試要求逐項進行調試,檢查各部門運行正常后才能投入使用。
3、本裝置符合《閥門電動裝置技術條件》(ZBJ1600z-87)的規定,手輪與輸出軸轉向一致,順時針為關,逆時針為開。
4、電裝采用專用閥門三相異步電動機,額定持續工作時間為10分鐘,調試時應予注意。
5、對于不經常使用的閥門,應定期運行操作(建議每月一次)。
6、不得在陰雨天于戶外打開電氣箱罩,電機等密封部件,拆開重裝時密封部件應蓋嚴、緊固。
7、潤滑采用流體00#復合鈣基齒輪脂,亦可采用HL-20齒輪油,潤滑情況每年檢查一次,如無異常,可繼續使用。
8、本裝置貯存時,應放在干燥通風和不含腐蝕氣體的室內。

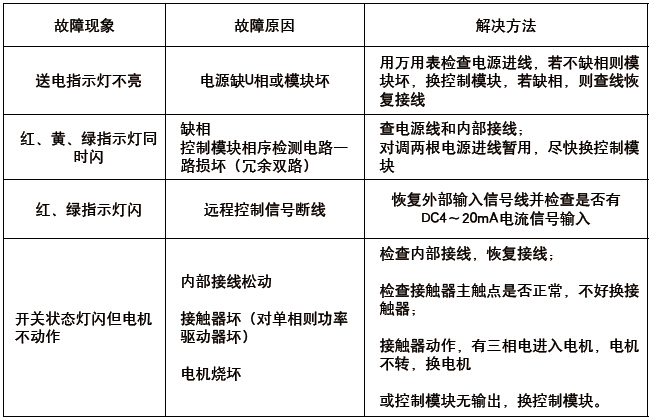

九、故障與排除
十、訂貨須知
1、用戶應考慮閥門的機構型式、口徑、壓力、閥門周?chē)臏囟燃敖橘|(zhì)溫度的變化等多種因素,選擇合適的規格。
2、如用戶有特殊要求,可與我廠聯系,考慮特殊供貨。
